CK-UR12-E02是天線一體式超高頻讀寫器頭，工作頻率默認為902MHz～928MHz，符合EPC Global Class l Gen 2／IS0-18000-6C標準，最大輸出功率33dBm。讀卡器同時支持標準工業通訊協議Profinet，用戶可通過PLC進行通信。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期主題：圍繞CK-UR12產品的Profinet通訊協議與西門子PLC進行通訊配置說明。

0、準備階段

RFID讀卡器配置軟件：RFID_TOOL

編程軟件：博圖V14

RFID讀寫器：CK-UR12-E02

PLC：西門子系列PLC

通訊協議：Profinet

連接方式：以太網

一、配置設置： 1、連接設備

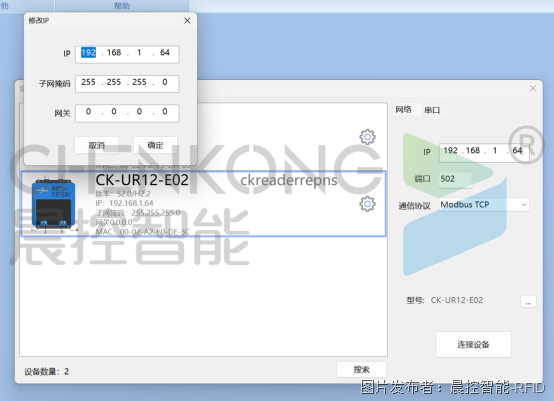

打開配置軟件，搜索設備后，

選擇設備連接,可查看或修改當前IP

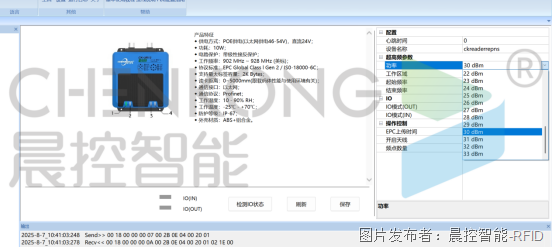

2、修改功率 選擇適當功率，點擊保存

二、通訊設置

1、安裝GSD文件

打開博途 -> 選項 -> 管理通用站描述文件GSD

選擇GSD文件點擊安裝

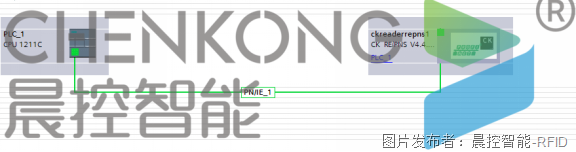

2、創建組態

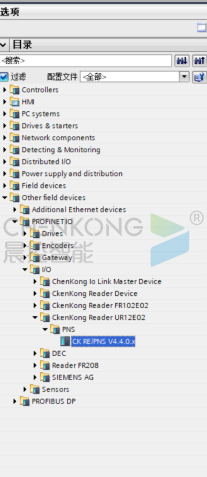

（1）打開軟件 -> 設備和網絡管理 -> 找到“CkenKong Reader UR12E02” -> 左擊“CK RE/PNS V4.4.0.X”拉到左側

（2）雙擊“ckreaderrepns1”修改名字為“ckreaderrepns1”如果有多個讀卡器修改為“ckreaderrepns1”，“ ckreaderrepns2”，“ ckreaderrepns3”，依次。（注意組態名稱不能有中文、符號）

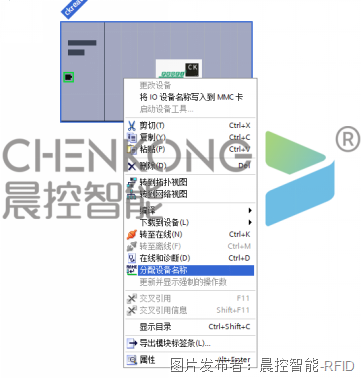

（3）右擊——分配設備名稱

（4）下載程序到PLC，讀卡器連接成功亮綠燈。

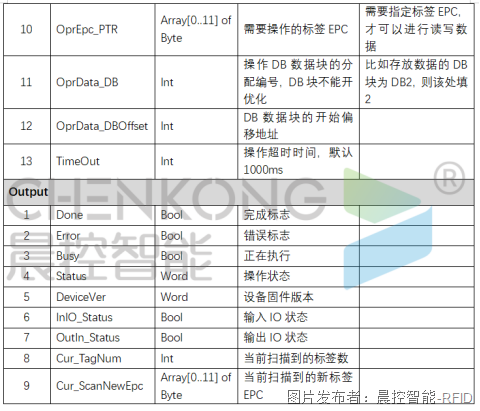

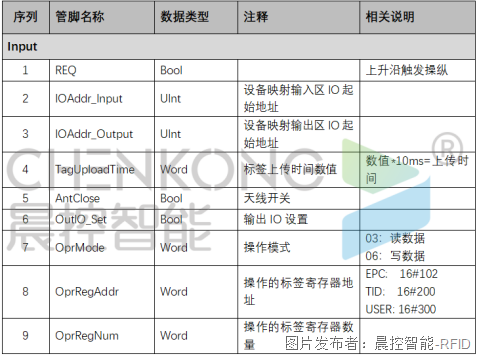

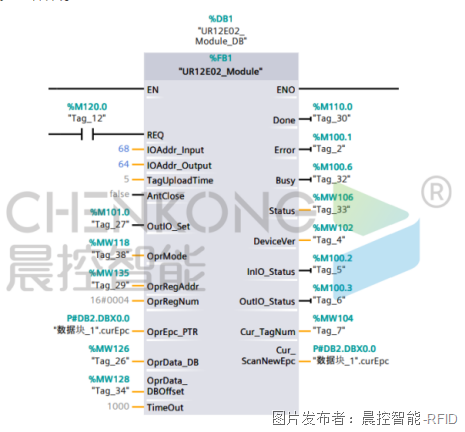

3、功能塊使用說明

4、讀操作例子

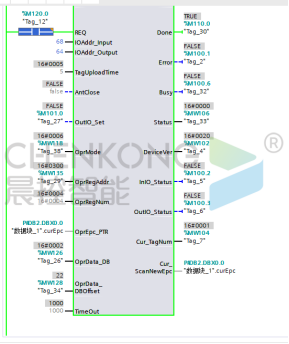

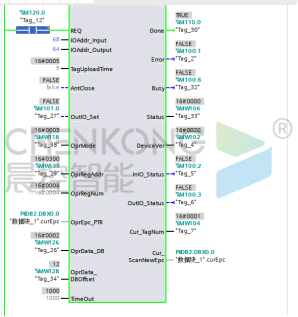

（1）注意功能塊相應位置填寫偏移地址，讀取區域地址長度和功能碼，再觸發讀取操作

（2）等待讀取操作完成

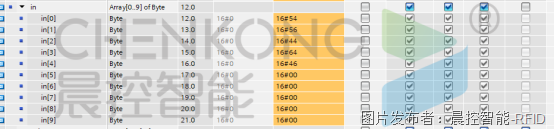

（3）讀取完成后在讀數據塊中取讀取到的數據

5、寫操作例子

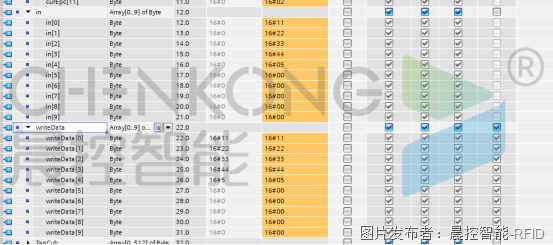

（1）先將數據寫入寫數據塊中

（2）注意功能塊相應位置填寫偏移地址，寫入?yún)^(qū)域地址長度和功能碼，觸發寫入操作

（3）等待操作完成置位，即數據寫入到標簽完成
