特性
高性能、低價格
光隔離信號輸入
供電范圍18-46VDC
靜止時電流可自動減半

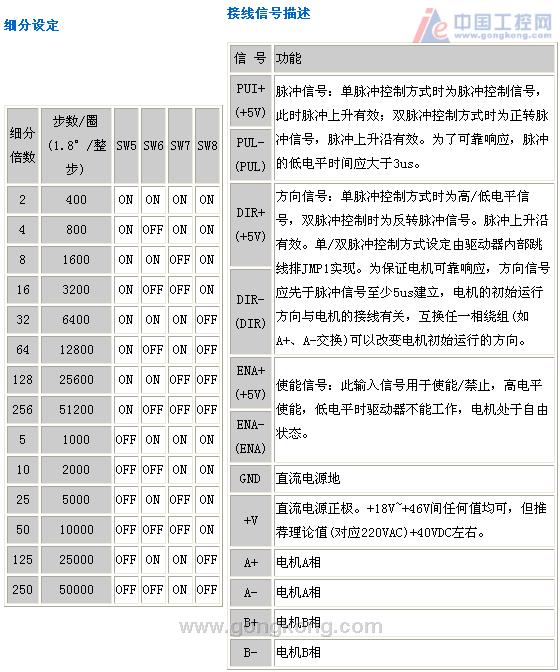

細分精度256倍細分可選
過壓，過流保護
單/雙脈沖輸入兼容
最大驅動電流可達3.5A

應用領域

      特別適合各種中小型自動化設備和儀器，例如：包裝機、雕刻機、氣動打標機、貼標機、激光打標機、繪圖儀、小型雕刻機、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的小型設備中效果特佳。


概述

      M535是采用美國先進技術生產的細分型高性能步進驅動器(M = Microstep),適合驅動中小型的任何3.5A相電流以下的兩相或四相混合式步進電機(4，6，8線均可)。電流控制采用先進的雙極性等角度恒力矩技術，比瀕臨淘汰的單極性技術(6根性接法)可產生更大的力矩和功率，國外教材一般認為雙極性控制可在同等尺寸的電機上提高力矩輸出達30%。由于采用國外先進技術，比國內同類產品電流波紋小，電機發熱小，高速力矩大。其細分功能使步進電機運轉精度提高，振動減小，噪聲降低。此驅動器還具有其它許多理想特點，例如：單電源供電、光隔離輸入、細分精度可選等。每秒兩萬次的斬波頻率，可以消除驅動器中的斬波噪聲。另一有用的功能是靜止自動減流，從而減少電機和驅動器的發熱。在驅動器的側邊裝有一排撥碼開關組，可以用來選擇細分精度，以及設置動態工作電流(8等級)和靜態工作電流。當過壓或過流時，驅動器指示燈由亮變紅，清除保護狀態，需解除過壓或過流條件，重新上電，驅動器指示燈變綠才能正常工作。
M535B是一新型的版本，體積更小，重量更輕，電機發熱更小，電機噪音特別低。

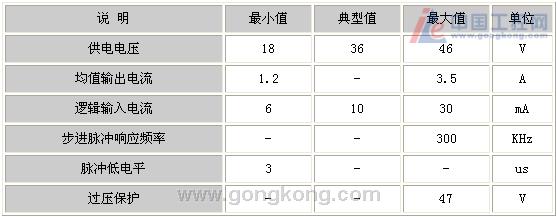

電氣規格

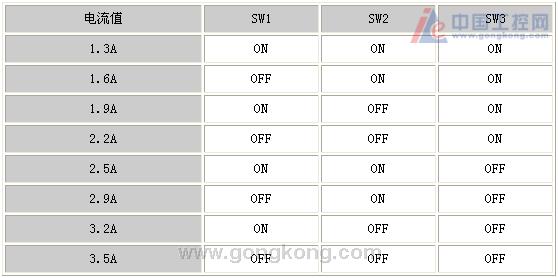

電流設定

全流/半流設定
SW4：ON=全流
SW4：OFF=半流

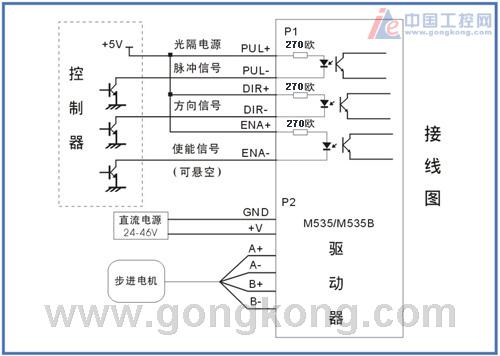

接線圖

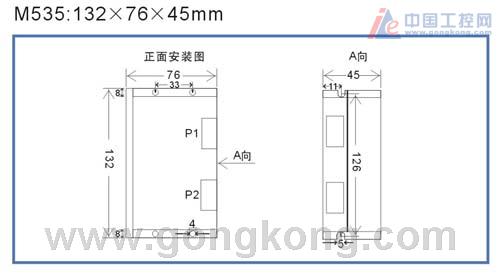

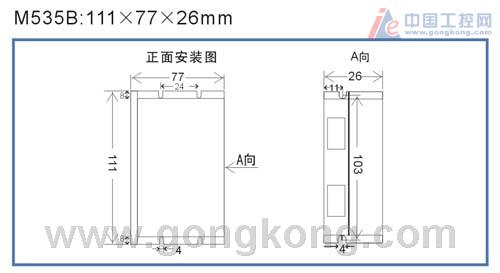

外形尺寸 單位：毫米
