一、檢測背景：

針腳通常尺寸微小，且缺陷類型多樣，如彎曲、歪斜、斷針等。歪斜、彎曲的針腳可能導致整個連接器無法完全對齊到位，加劇接觸不良的風險，導致產品功能失效、可靠性下降、安全隱患、裝配困難甚至完全報廢。

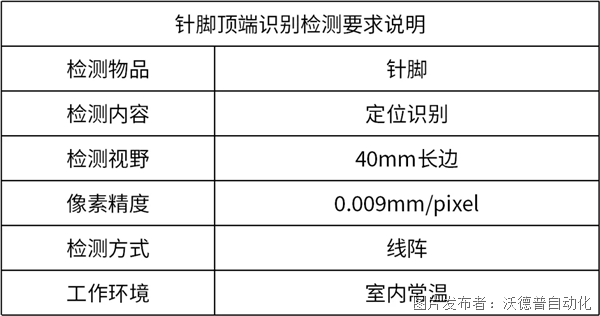

二、檢測需求：

檢測對象：針腳頂端

檢測類型：識別檢測

檢測視野：40mm

像素精度：約0.009mm/pixel

三、檢測方案：

相機：4K黑白線掃相機

鏡頭：FA鏡頭

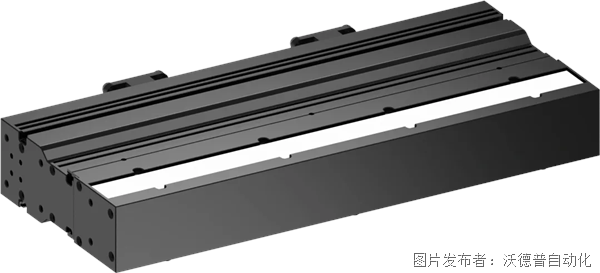

光源：高亮線形同軸光源 COLNH2系列

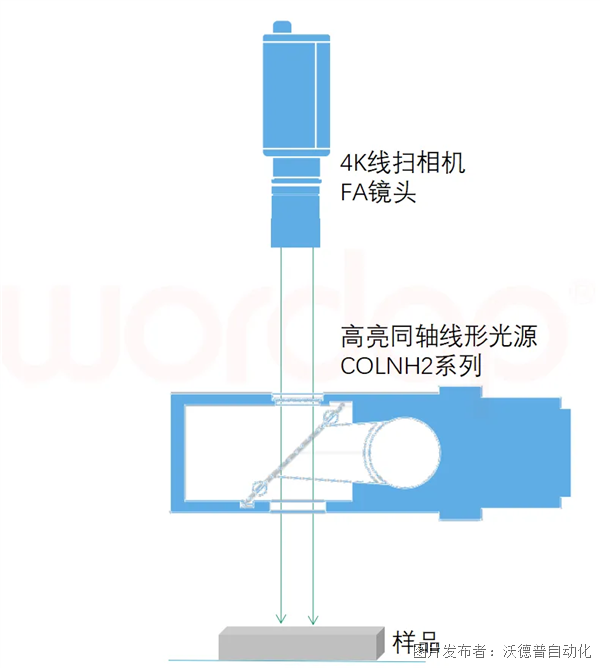

四、成像示意圖：

五、方案說明：

針對針腳頂端定位識別檢測，因被測樣品較長，若采用面陣相機拍攝，會因為針腳區域覆蓋范圍大而產生畸變；故改為線掃描相機拍攝，并搭配高亮線形同軸光源，通過正面照明方式精準照亮針腳頂端，使其與背景形成顯著對比度，以保障檢測效果。

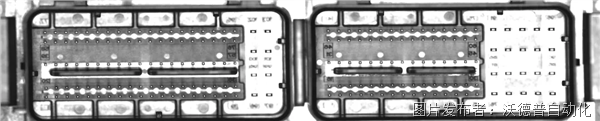

六、成像效果圖：

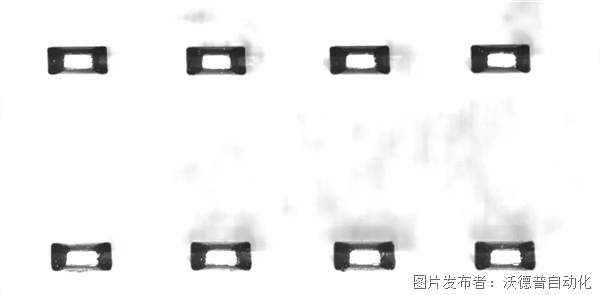

（局部放大圖）
