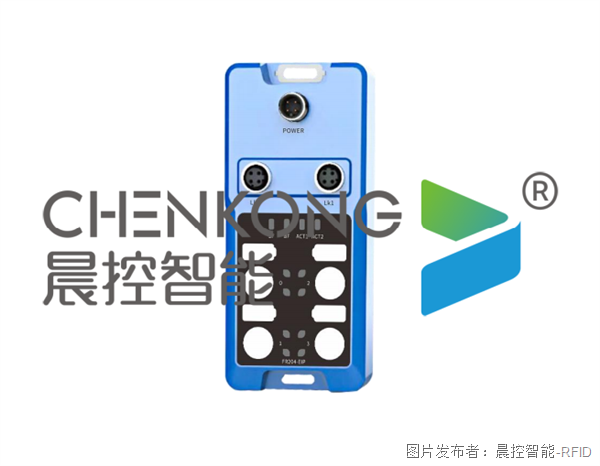

CK-GW04S-EIP是一款支持標準工業通訊Ethernet/IP協議的網關控制器,方便用戶集成到PLC等控制系統中。系統還集成了4路讀寫接口，用戶可通過通信接口使用協議對4路讀寫接口所連接的讀卡器進行相對獨立的讀寫操作。這款網關控制器適用于本公司多款通信接口為485的讀卡器。

本期主題：圍繞CK-GW04S系列產品的Ethernet/IP通訊協議與匯川PLC進行通訊配置說明。

0、準備階段

l編程軟件：InoProShop

l多通道網關控制器：CK-GW04S-EIP

l工業RFID讀寫器：CK-FR03-A01

lPLC：匯川AC801

l通訊協議：Ethernet/IP

l連接方式：以太網

1、配置IP

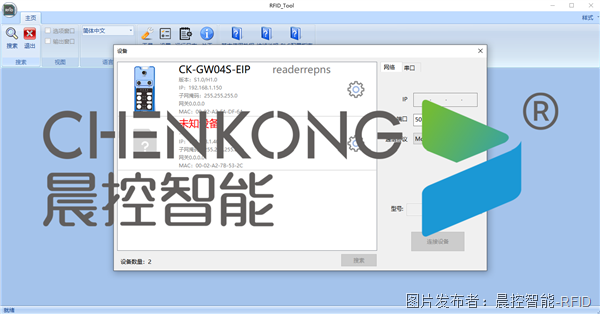

l打開RFID_TOOL，進入搜索窗口

l點擊搜索

l點擊搜索出來的設備上的齒輪按鈕，修改ip。

2、PLC添加設備

l進入網絡配置，點擊導入EDS文件，添加設備文件

l導入成功后，在網絡設備列表中雙擊添加設備

3、修改IP

l點擊進入添加設備設置

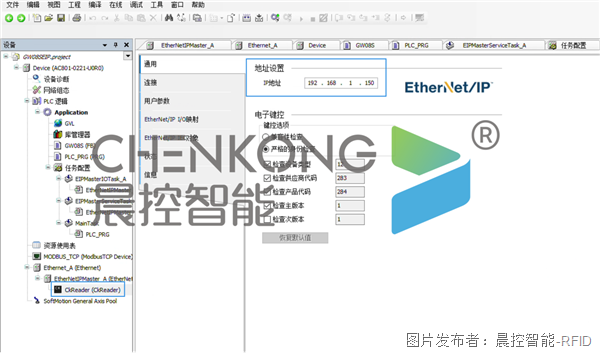

l在通用設置中填寫需要連接的設備ip

4、配置映射內存

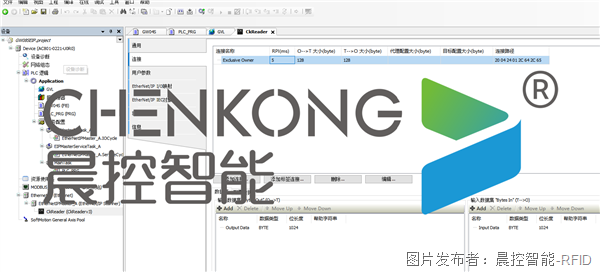

l進入連接設置

l在輸入輸出集中分別設置位長度1024數據類型byte的映射內存

5、配置完成

l點擊在線PLC，將配置下載到PLC中

l運行PLC，即可完成配置連接

6功能塊說明：

設置變量：

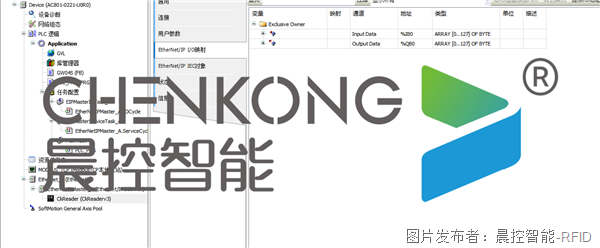

l在設備的Ethernet/IP I/O映射中確定設備映射內存分配地址首地址

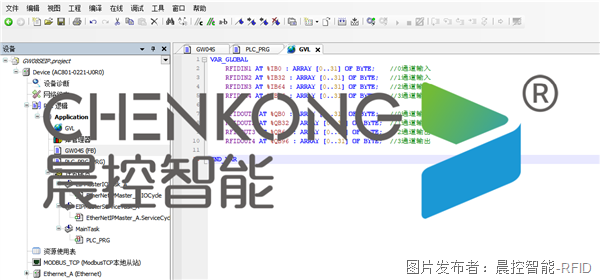

l在全局變量中分別給4個通道建4個32byte的輸入輸出數組（輸入輸出各一個）

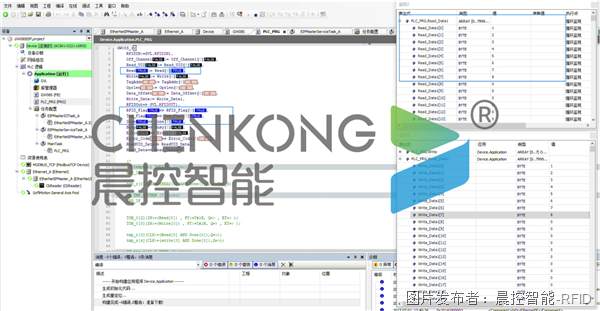

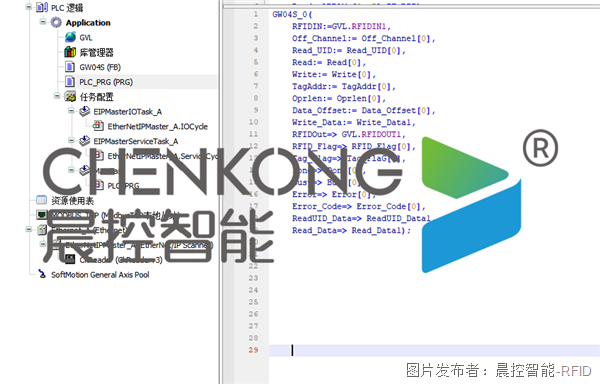

功能塊引腳說明

寫入用戶數據操作

l將需要寫入的數據的放到寫入緩存區

l置位write

l等待done完成，即寫入完成。

讀取用戶數據操作

l置位write

l等待done完成，即寫入完成。

l讀取的數據緩存到讀取緩存區
